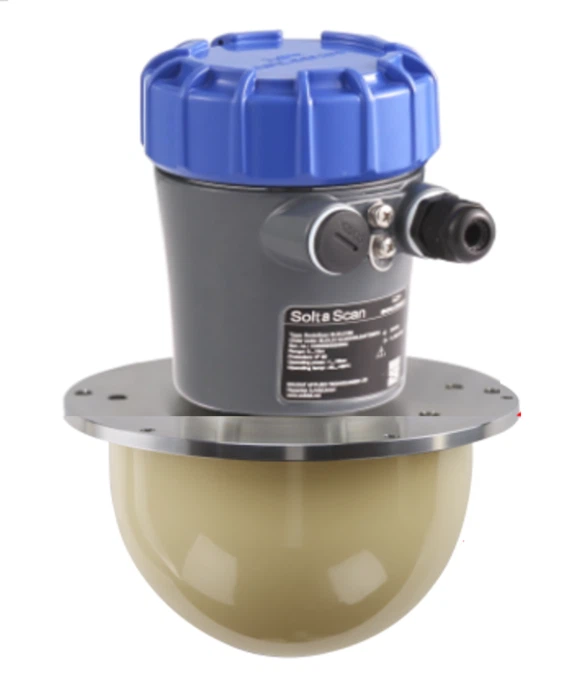

SLDL{0}}D Tutka Tasomittari
Tämä 3D-tutka on korkean -suorituskyvyn anturilaite, joka perustuu edistyneeseen millimetri{2}}aaltotekniikkaan. Hyödyntämällä Multiple-Input Multiple-Output (MIMO) ja säteenmuodostustekniikoita, se havaitsee tarkasti kohteen etäisyyden, nopeuden, atsimuutin ja korkeuden tiedot ja rakentaa yksityiskohtaisia 3D-pistepilvimalleja todellisesta maailmasta. Tuote tarjoaa senttimetrin{8}tason mittaustarkkuuden ja tehokkaan ympäristön tunkeutumisen, joka toimii luotettavasti kellon ympäri ilman, että pöly, sade, sumu tai valaistus vaikuta siihen. Teollisen digitalisaation ja älykkäiden järjestelmien "älykkäinä silminä" sitä käytetään laajalti teollisuuden automatisoidussa varastonmittauksessa, tuotannon turvallisuusvalvonnassa, robotin navigoinnissa ja esteiden välttämisessä sekä älykkäässä liikenteenhallinnassa. Luotettavien kosketuksettomien mittausominaisuuksiensa ansiosta se tarjoaa asiakkaille tarkan tietoperustan, mikä edistää älykkäämpää päätöksentekoa{12}}ja parantaa toiminnan tehokkuutta.
- Tuotteen esittely
SLDL5390 3D-tutkan pinnankorkeusmittari käyttää FMCW (Frequency Modulated Continuous Wave) -tutkan tasonmittaustekniikkaa ja käyttää tutkasäteen skannausratkaisua monipistekeilaukseen ja materiaalien 3D-kuvaukseen.
Tämä laite voidaan asentaa erityyppisiin materiaalisiiloihin. Se skannaa sisäiset materiaalit sähkömagneettisen säteen projisoinnin avulla ja lähettää monipisteskannaustiedot tietokoneelle RS485-tietoliitännän kautta. Kehittyneet kuvantamisohjelmistoalgoritmit käsittelevät nämä tiedot rekonstruoidakseen 3D-visualisoinnin materiaalin jakautumisesta siilon sisällä, samalla kun ne johtavat kriittisiä parametreja, mukaan lukien materiaalin korkeimmat/matalimmat pisteet, keskimääräinen taso, tilavuus ja paino.
Sovelluksissa, joissa 3D-kuvanäyttöä ei tarvita, laitteen sulautettu ohjelmisto laskee ja lähettää suoraan käyttäjän -määrittämät materiaaliparametrit (esim. tarkat tasolukemat) teollisuuden ohjausjärjestelmiin, mikä mahdollistaa saumattoman integroinnin prosessiautomaatioverkkoihin.
Tämä kaksois-toimintatila-yhdistää yksityiskohtaisen 3D-visualisoinnin tehokkaaseen tiedonsiirtoon- tekee SLDL5390:stä sopivan erilaisiin teollisuusskenaarioihin varastonvalvonnasta prosessin ohjauksen optimointiin.
Teollisuuden sovellukset
SLDL5390-sarjan 3D-mittausjärjestelmä hyödyntää kapeaa sädettä, jolla on vahva tunkeutumiskyky, mikä tekee siitä paremmin mukautuvan monimutkaisiin teollisuusympäristöihin. Ankarat olosuhteet, kuten korkeat lämpötilat, korkeat pölypitoisuudet, korroosio, höyry, sade ja sumu, eivät vaikuta siihen, mikä tarjoaa erinomaisen kustannustehokkuuden-. Se soveltuu laajasti kiinteiden materiaalien mittaamiseen eri varastopaikoissa, mukaan lukien siiloissa, konteissa ja irtotavaravarastoissa.
| Tuotteen malli | SLDL 5390 |
| Toimintataajuus | 120-140 GHz |
| Skannauskulma | Korkeus ±45 astetta |
| Skannausjakso | 1–30 s |
| Tilavuuden mittauksen tarkkuus | Vähemmän tai yhtä suuri kuin 3 % |
| Virtalähteen jännite | DC 12–28 V |
| Suurin tehonkulutus | 12 W |
| Käyttölämpötila | -40 astetta +70 asteeseen |
| Suojausluokitus | IP66 |
| Laipan koko | 295 mm |
| Signaalin lähtö | 2-kanavainen RS485 / 4-20 mA / Bluetoothth |
