Virtauksen mittaus avoimissa kanavissa (OCF) ultraäänitasoantureilla savua, patoa ja avoimia putkia varten

TARVITAANKO MITTAA VEDEN/JÄTEVEDEN VIRTAUS?

MIKSI SEURAA JOKIA JA VESIVARAILIA?

Kuinka paljon jätevettä johdetaan tehtaalta kunnalliseen viemäriverkostoon?

Kuinka paljon jätevettä tulee puhdistamoon Parshall-kanavan kautta?

Haluatko mitata avoimissa kastelukanavissa virtaavaa vettä?

Tarvitsetko avoimen kanavan virtausta jokien ja muiden vesistöjen virtausta varten?





MIKSI ULTRAÄÄNITASOANTURIT

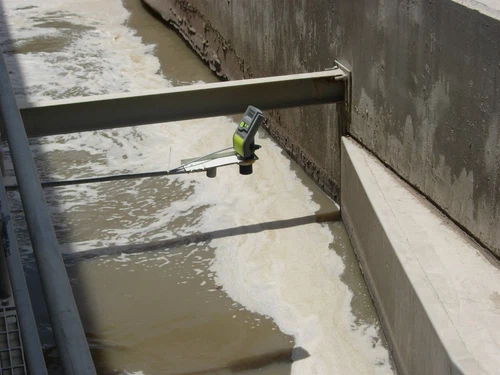

Ultraäänitasoanturit ovat jatkuvia, kosketuksettomia antureita, joissa ei ole liikkuvia osia. Ultraäänianturit mittaavat puhtaan veden ja kiintoaineisiin sekoitetun jäteveden tason. Anturit ovat kestäviä, niillä on pitkä käyttöikä ja ne vaativat vain vähän huoltoa. Virtaussovelluksissa anturit asennetaan savuputkien yläpuolelle, mukaan lukien parshall-padot, padot, avoimet kanavat, vesistöt tai viemärit. Ultraäänitekniikka on paras valinta veden ja jäteveden mittaamiseen. Ei virtaukseen suljetuissa putkissa paineen alaisena..



SAVUUT, PAOT JA HENKILÖSTÖ

Laaja valikoima pakoputkia ja patoja tuetaan: Parshall, Palmer Bowlus, Khafagi Venturi, Leopold Lagco, H-putki, V-lovi, puolisuunnikkaan muotoinen Cipolletti, suorakaiteen muotoiset supistetut ja tukahdutetut patot. Monimutkaiset rakenteet toteutetaan kaavalla tai 32-pisteen LEVEL-vs-FLOW -kuvaustaulukolla. Kanavien virtausmittaus perustuu Manning Formulaan. Tekniikka soveltuu myös virtausmittauksiin avoimissa kanavissa, kuten vesistöissä ja maanalaisissa viemärissä, joissa savua tai patoa ei ole mahdollista.



OUTPUT, VOLUME, RELEES ja DESIGN

SolidAT-tasoanturit tukevat analogista 4-20mA, digitaalista RS485-, USB-, HART- tai Modbus-liitäntää. Kanavan etävalvontaa varten valitse GaugerGSM, joka lähettää GSM-solukkoraportteja GaugerNET-verkkopohjaisella valvontasovelluksella. Jotkut tasoanturit tukevat tilavuusvirtausta (summaus). Jotkut tasoanturit tukevat relesarjaa paikallisia ohjaustoimintoja varten (portit, pumput). Anturit ovat saatavilla yksinkertaisessa kompaktissa muodossa avoimen kanavan yläpuolella tai kaapeloituna anturina, jossa ohjausyksikkö on erillään anturista.



OCF-TASOANTURI PADON YLLÄ

Vasen: Edestä tyypillinen pado osana tyypillistä avointa kanavaa. Oikealla: Padon sivukuva, jossa näkyy rakenteen yläpuolelle asennettu tasoanturi. Anturin sijainti on pisteessä, joka virtaa padon yläpuolelle ja katsoo pystysuunnassa alaspäin.
